2018年6月20日 機械要素技術展 2018 出展

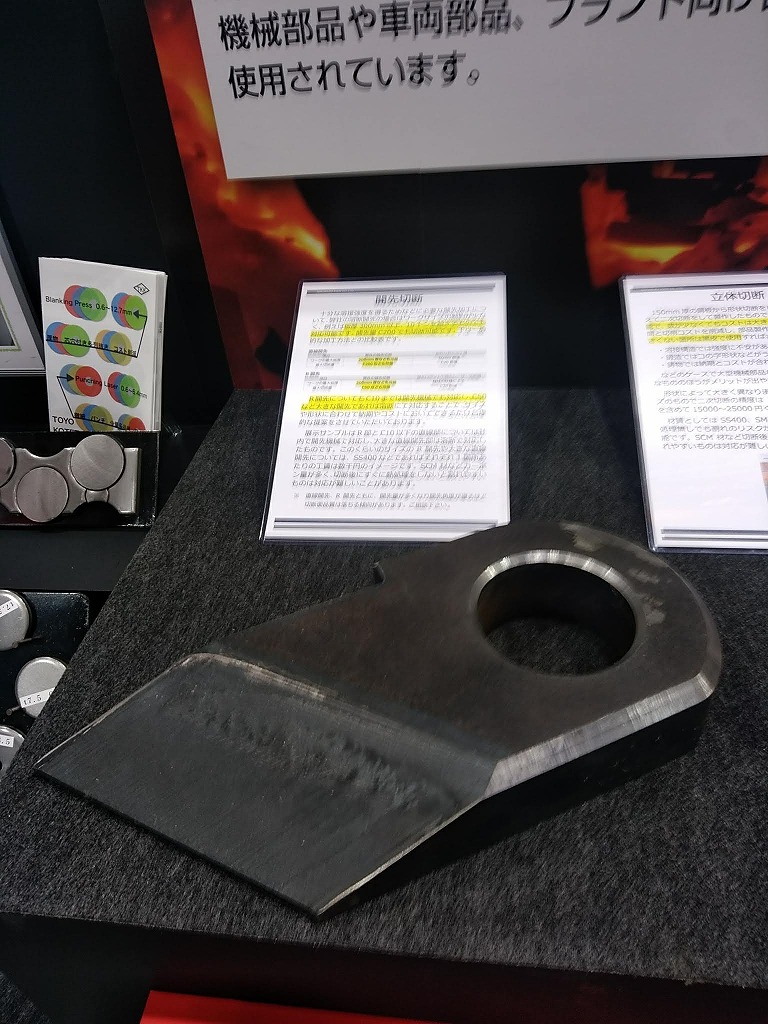

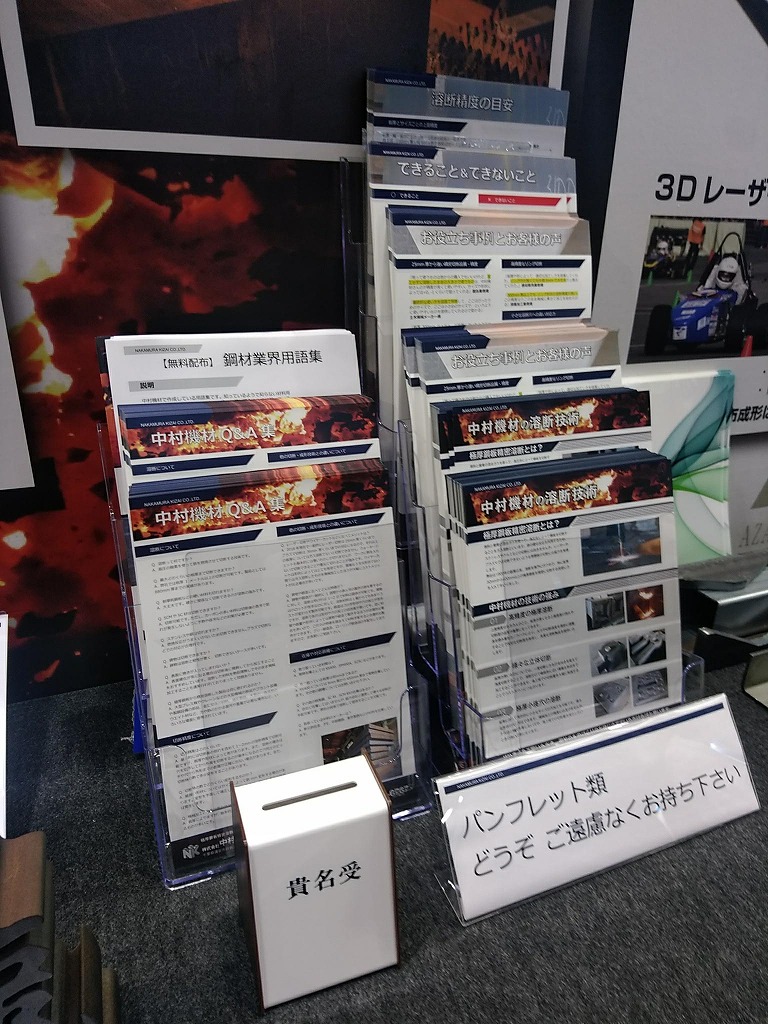

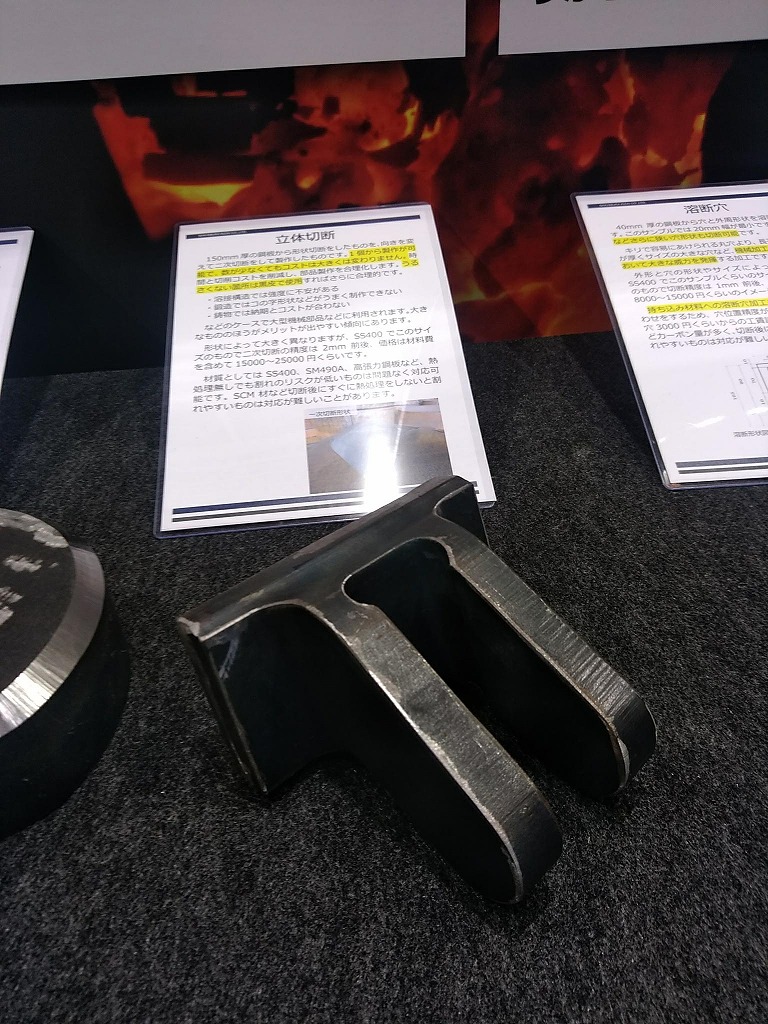

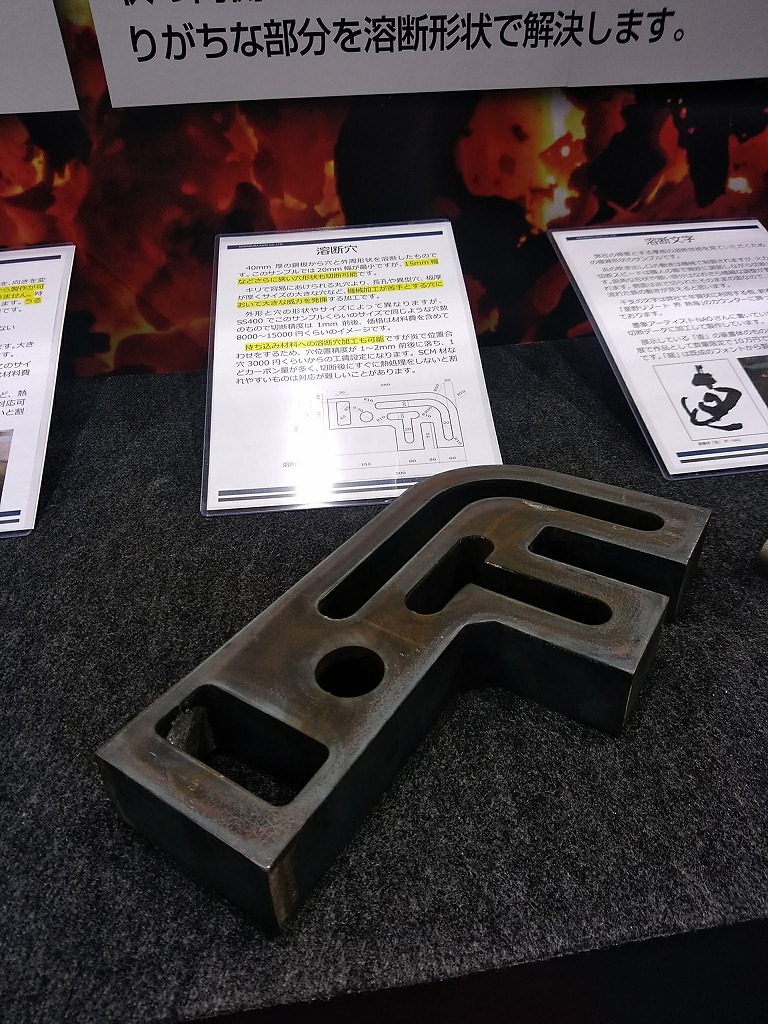

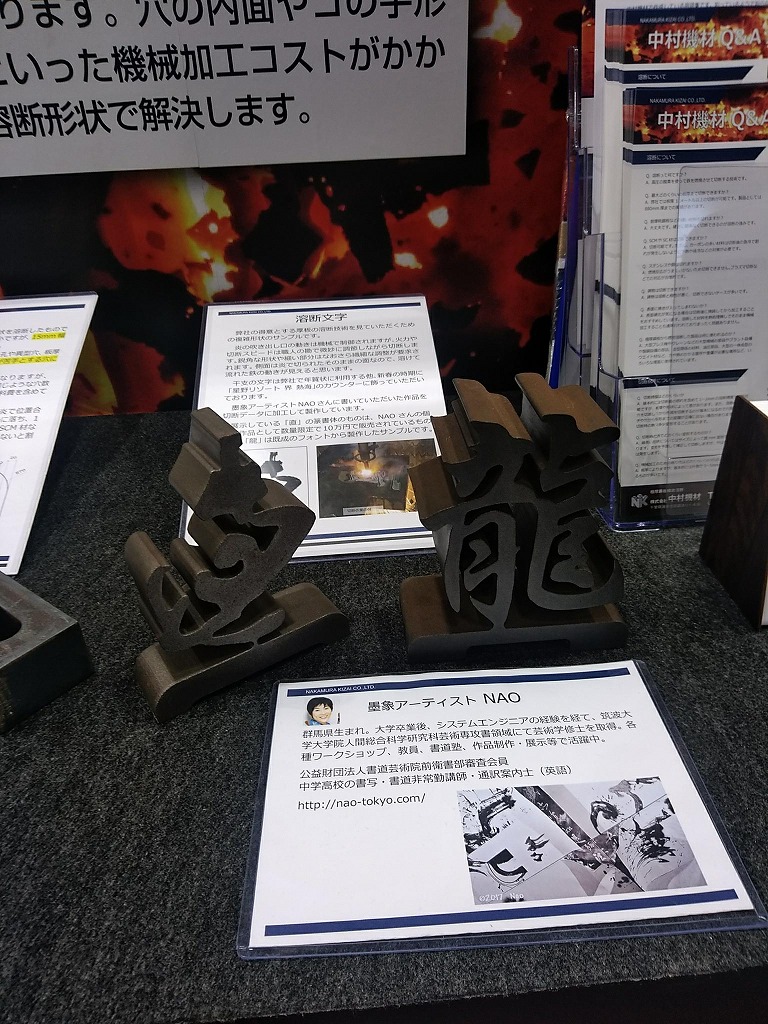

2018年6月20日から３日間、東京ビッグサイトにて機械要素技術展の浦安鉄鋼団地ブースに共同出展いたしました。前回好評をいただいた450mm厚の立体切断オブジェの他、開先サンプルや立体切りサンプルを展示。業界用語集の無料データ配布も喜んでいただけました。
