事例 Case

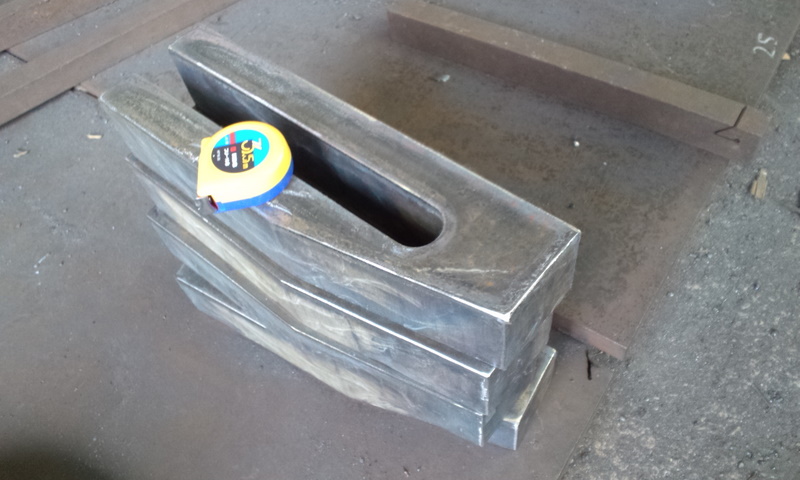

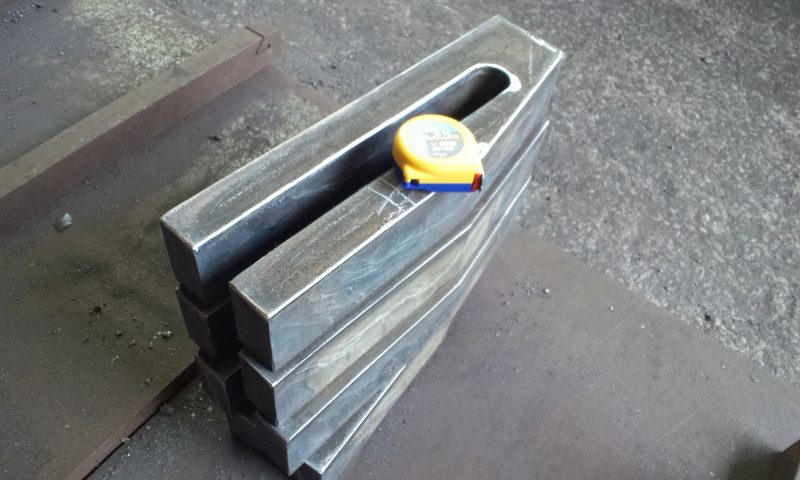

2011年7月23日 細長い型切りに深いU溝
65mm
関連事例 Cases
-
290mm厚 細い台形
幅の狭い部分のある、三角形のような台形形状です。先端部がきれいに出るように、かつ切断面を平滑に切断します。板厚より狭い形状 極厚溶断 高精度 -
150mm厚 9mm幅のU字形状の溶断
9mmの板を曲げるのではなく、150mm厚の板から9mm幅のU字形状を精密溶断で切り出したものです。2mmくらいの精度で切れています。倒れや切断面も良好です。 下記のような曲げ加工では不可能な形状を、溶断であれば製作可能な場合があります。 ・つかみしろが確保できない、端部の曲げ ・Rの異なる曲げ部が連続する形状 ・肉厚が部位によって異なる形状 曲げ加工が可能であればそのほうが安いことが多いですが、精密溶断という技術を知っていると、試作品製作など曲げで製作が困難なときに切削加工以外の選択肢となります。１個からでも大丈夫です。板厚より狭い形状 極厚溶断 精密溶断 高精度 高難度形状 -
文字切断「龍」
2024年の干支の文字切断です。60mm厚から溶断しています。厚板溶断 小穴 文字切断 板厚より狭い形状 高精度 高難度形状 -
文字切断「卯」
2023年の干支の文字切断です。60mm厚から溶断しています。厚板溶断 小穴 文字切断 板厚より狭い形状 高精度 高難度形状 -
溶断オブジェ「チーバくん」
2024/4/20〜7/15まで、千葉県立現代産業科学館で中村機材の溶断技術を特別展として紹介していただきました。メインの展示品、「チーバくん」の溶断オブジェです。 曲げや削り出しではなく、75mm厚のSM490Aの鉄板からガスの炎で細いフレーム状に切り出しました。狭いところは2mm未満の幅です。舌のところの穴も極小サイズです。 期間中、科学館にはなんと37000人の来場があったそうで、はたしてそのうちの何名の人が見てくれたかはわかりませんが、多くの人に極厚精密溶断を知っていただけたらうれしいです。小穴 板厚より狭い形状 極厚溶断 複雑形状 高精度 -
S25C 切り欠き付きリング
S25Cの精密溶断リングです。切り欠きのある形状で、熱処理までのご注文でした。リング切断 熱処理 高精度 -
100mm厚 長尺溶断品
真直度、切断面ともに良好です。角鋼の代替品です。極厚溶断 細長い形状 高精度 -
70mm厚 格子状の型切りの精密切断
70mm厚で70mm幅の格子状の大きな型切りです。もし通常の工程で切断すると、熱による製品の変形は数ミリでは済まないため、やり方を工夫して精度を出しました。大型製品 板厚より狭い形状 異形穴 穴の多い形状 高精度 高難度形状 -
ギア形状の精密溶断
板厚より狭い形状 極厚溶断 高精度 高難度形状 -
曲げ加工で作れない形状を溶断で製作
60mmの板厚を9mm幅に溶断したサンプルです。この写真の形状であれば曲げでも製作できますが、Rがきつかったり、つかみしろがなかったり、Rが均等でなかったり、厚みが均等でなかったりすると曲げ加工で作れないケースが多々あります。溶断であれば形状は自由ですし、写真のように切断面も許容範囲のはずです。曲げで製作できれば曲げのほうがコストメリットがあることが多いですが、曲げで製作できないものについてはお役に立てると思います。お役立ち事例 板厚より狭い形状 高精度 高難度形状 -
120mm厚の極小幅の溶断リング
このような極小幅のリング溶断においては、切断工程、切断方法、切断条件など、いろいろな要素を工夫することで高精度を実現します。中村機材が得意とする技術のひとつです。リング切断 極厚溶断 高精度 高難度形状 -
たくさんの変形穴のある大型の極厚溶断品
100箇所の変形穴がある150mm厚の大きな溶断品です。金額も大きいので細心の注意を払って製作しました。高精度で切断できました。大型製品 小穴 板厚より狭い形状 極厚溶断 穴の多い形状 高精度 高難度形状 -
2021年5月25日 特に細長い寸法切り
38mm 角鋼の規格にないサイズだったので、38mm厚から38mm幅の長さ2メートル超の寸法切りを切断しました。数ミリの曲がりは許容される製品で、特殊な方法を使って、曲がりをその範疇で収めました。板厚より狭い形状 細長い形状 高精度 -
「極厚溶断、丸棒の溶接、表面処理、重量計測、重量刻印まで全て対応してもらえました（東京都 / 設備業）」
190mm厚でウエイト製作。形状の溶断、丸棒の溶接、ショットブラスト処理、ジンクプライマー塗布、重量計測、重量刻印までの一貫製作の１トンウエイトです。溶断精度を保つことで、最大10kg前後の重量誤差で収めています。ウエイト製作 お役立ち事例 極厚溶断 表面処理 製缶 高精度 -
2012年11月9日 型切り ギア形状
80㎜厚高精度 高難度形状 -
2012年10月25日 細長い型切り
100㎜ 幅50㎜、長さ約1300㎜の細長い型切りをほとんど曲がらずに精度よく切断しております。板厚より狭い形状 極厚溶断 高精度 高難度形状 -
2012年1月27日 大きい開先加工
240㎜ 240tに対してルートフェイス2～4mmくらいの開先を取りました。極厚溶断 開先切断 高精度 -
2011年12月26日 二次切断
200㎜極厚溶断 立体切断 高精度 -
2011年12月22日 板厚より幅の狭い細長い型切り
250㎜板厚より狭い形状 高精度 -
2011年11月16日 細長いアーチ状の型切り
230㎜極厚溶断 高精度 -
「細長い型切りでしたが、ほとんど変形せずに精度よく切れていました。（千葉県/鉄鋼業）」
110㎜の細長い型切りです。お役立ち事例 熱処理 高精度 -
2011年10月12日 スリット巾のせまい型切り
140㎜スリット切断 極厚溶断 高精度 高難度形状 -
「S45Cの丸棒を旋盤加工したものを工賃切断してもらえました。（千葉県/機械加工業）」
S45Cの工賃切りです。丸棒を旋盤加工したものに対して、25㎜厚の部分を型切りしました。センター位置を罫書いて、1～2mmの精度で切断しました。お役立ち事例 工賃切断 高精度 -
2011年7月12日 リング切断＋機械加工
120mmタップ加工 極厚溶断 機械加工 高精度 -
2011年3月3日 肉厚の薄い変形リング
220mm極厚溶断 高精度 -
2010年5月14日 型切り（黒皮箇所の多い精密切断）
270mm極厚溶断 高精度 -
2010年3月11日 リング幅のせまい角リング
270mm リング幅が狭いので、切断中の製品の動きを抑えながら切断します。板厚より狭い形状 超極厚溶断 高精度 -
2010年3月10日 多孔の丸切り
40mm 直径が2500mm以上の大径の丸切りに、丸穴がたくさん明いた形状の型切りです。大型製品 高精度 -
2010年1月22日 複雑な形状の穴の型切り
190mm 入り組んだ形状の穴の明く型切りです。直角度とエッジを出すように切断します。極厚溶断 異形穴 高精度 -
2010年1月5日 アーチ型の極厚品に対する2次切り
430mm こういった形状ですが、今回は曲げ加工は使っていません。 430mmでアーチ型を切断↓それを立てて各部を2次切断にて切り欠き という工程です。立体切断 超極厚溶断 高精度 高難度形状 -
「金矢（クサビ）を切断してもらったら、思った以上に先端が溶けていなくて驚いた。（千葉県/機械加工業）」
50mm厚の金矢（クサビ）のサンプルです。向かって右が火の調整を正しく行なったもので、左がわざと調整を狂わせたものです。上面のエッジが立ち、かつ先端が溶けないよう、オペレーターが微妙な調整を行い溶断します。お役立ち事例 先端形状 高精度 -
「2メートル以上の長さの極厚溶断品に大きな開先溶断をしてもらいましたが、曲がりも最小限にしてくれました。（東京都/鉄鋼業）」
110mm厚。２メートル以上の長さの寸法切りに対して、両側を大きくテーパーカットしたものです。できるだけ曲がりを抑えつつ切断する必要があります。お役立ち事例 極厚溶断 開先切断 高精度 -
2009年4月8日 大型の角リング
160mm 巾2200mm、長さ4000mm以上の大きな角リングです。リング巾は細いところで300mm未満。そこに複数のＵ溝が切り込んであります。精度の要求される製品なので、特殊な切断手順で精度を出しました。大型製品 極厚溶断 高精度 高難度形状 -
2008年12月11日 巾70mm の変形極厚リング
360mm 板厚360mmですが、寸法精度・面の平滑度・直角度もよく出ています。板厚より狭い形状 異形穴 超極厚溶断 高精度 -
2006年6月2日 長細い寸法切り
110mm 幅が板厚と同等で、長さが３メートルくらいの寸法切り。極厚溶断 細長い形状 高精度 -
2006年5月25日 加工逃げ付き角リング
370mm 穴の４つカドに、機械加工の逃げを設けた型切りです。超極厚溶断 高精度 高難度形状
